Tämä vuodelta 1928 oleva
yleisradiovastaanotin on Svenska Radioaktiebolagetin valmistama. Radion kotelo on
kiiloitettua pähkinäpuuta (294 x 127 x 183 mm) ja etulevy on hienoksi kiillotettua
mustaa pertinaxia. Etulevyssä on säätimet asemanvalintaa (vas),
äänenvoimakkuutta (oik) ja hehkuja (kesk) varten. Punaisen nippelin paikkaa vaihtamalla
valittiin kelaa oikosulkemalla sopiva aaltoalue. Laitetta voitiin kuunnella sekä
kovaäänisellä että kuulokkeilla (4000 ohmia). |
 |
Radio on kaksiputkinen suora. Kuvassa
näkyvät kauniit Philipsin Miniwatt-radioputket tyyppiä B 205 (myös Radiola II-putket
sopivat). Putken kannoissa on vain neljä kosketinta; anodia, hehkuja, maata ja hilaa
varten. Keskellä olevasta jykevästä lankapotentiometristä säädettiin
hehkujännitettä. Radion käyttövoimana olivat 72 V anodiparistot ja hehkuille 4 V akku. |
 |

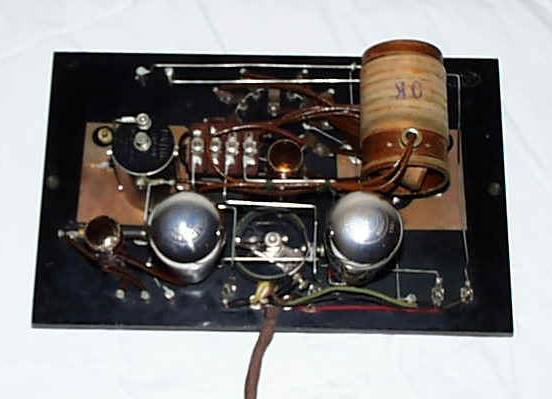

Radion kaikki kytkennät on tehty
etulevyn taakse. Johtimet on taivutettu tukevasta tinatusta kuparilangasta ja juotettu suoraan
liittimiin, kuparipeltiin ja korvakkeisiin. Eräässä
vanhassa ruotsalaisessa radioluettelossa vastaanotinta kehuttiin niin tehokkaaksi, että
paikallis- ja suurasemia voidaan kuunnella kovaäänisellä. Syrjäisiä ja ulkomaisia
asemia kuulokkeilla ja suotuisissa keliolosuhteissa jopa kovaäänisellä. |
 |
Kela on kaksiosainen. Sisällä olevaa
pienempää kelaa pyöritetään isomman sisällä. Näin voitiin säätää kelojen
välistä kytkennän tiukkuutta, joka vaikutti laitteen herkkyyteen ja sitä kautta
äänenvoimakkuuteen, sillä erillistä äänenvoimakkuussäätöä ei ollut.
Säätökondensaattorin ja hehkusäädön lisäksi kojeessa ei ole ainuttakaan vastusta
tai kondensaattoria. Vastaanottimen taajuusalue ylsi 140
metristä aina 2100 metriin. Antennina suositeltiin käyttää 50 m ulkoantennia ja
hyvää maajohtoa. |
